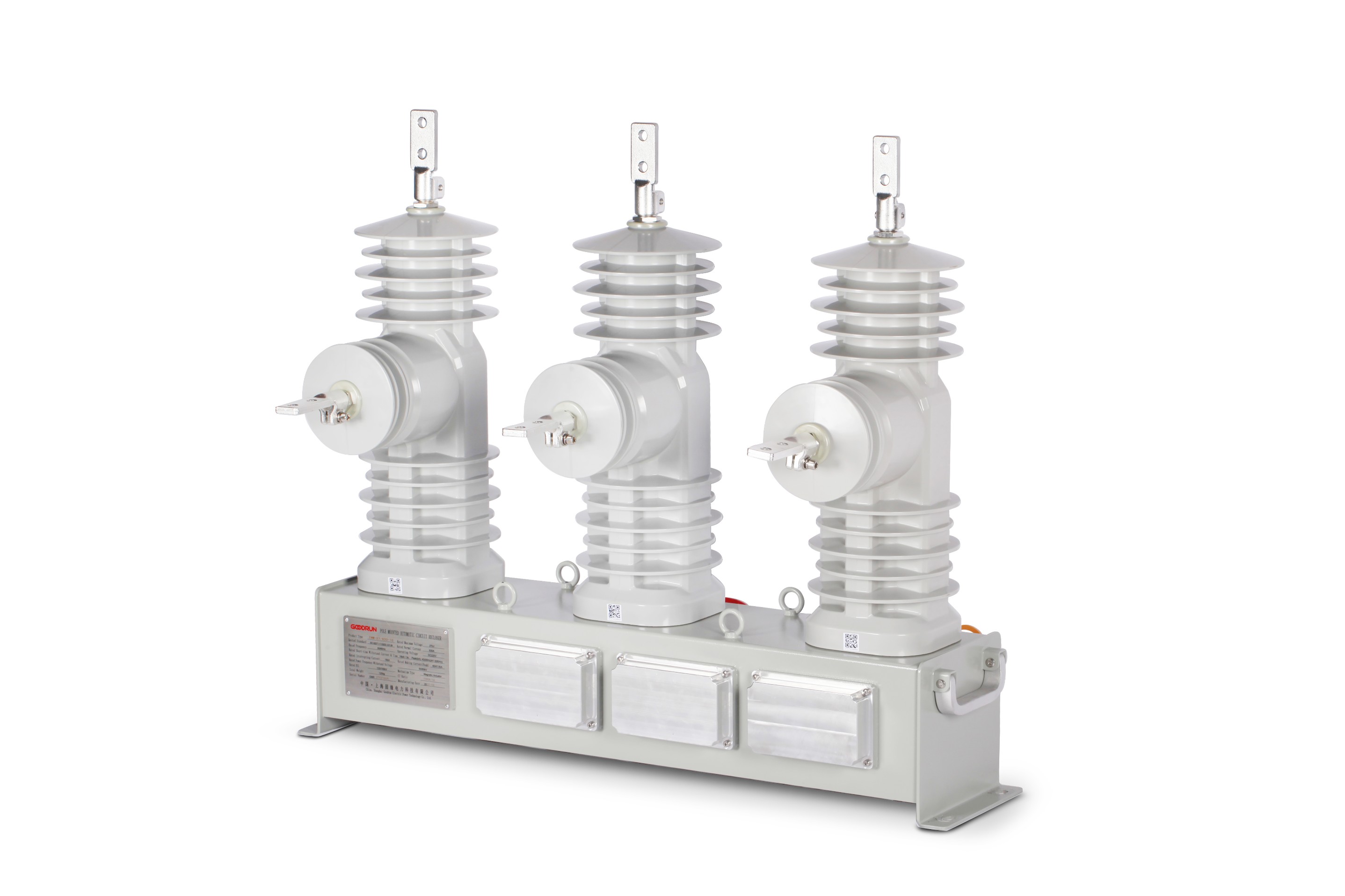

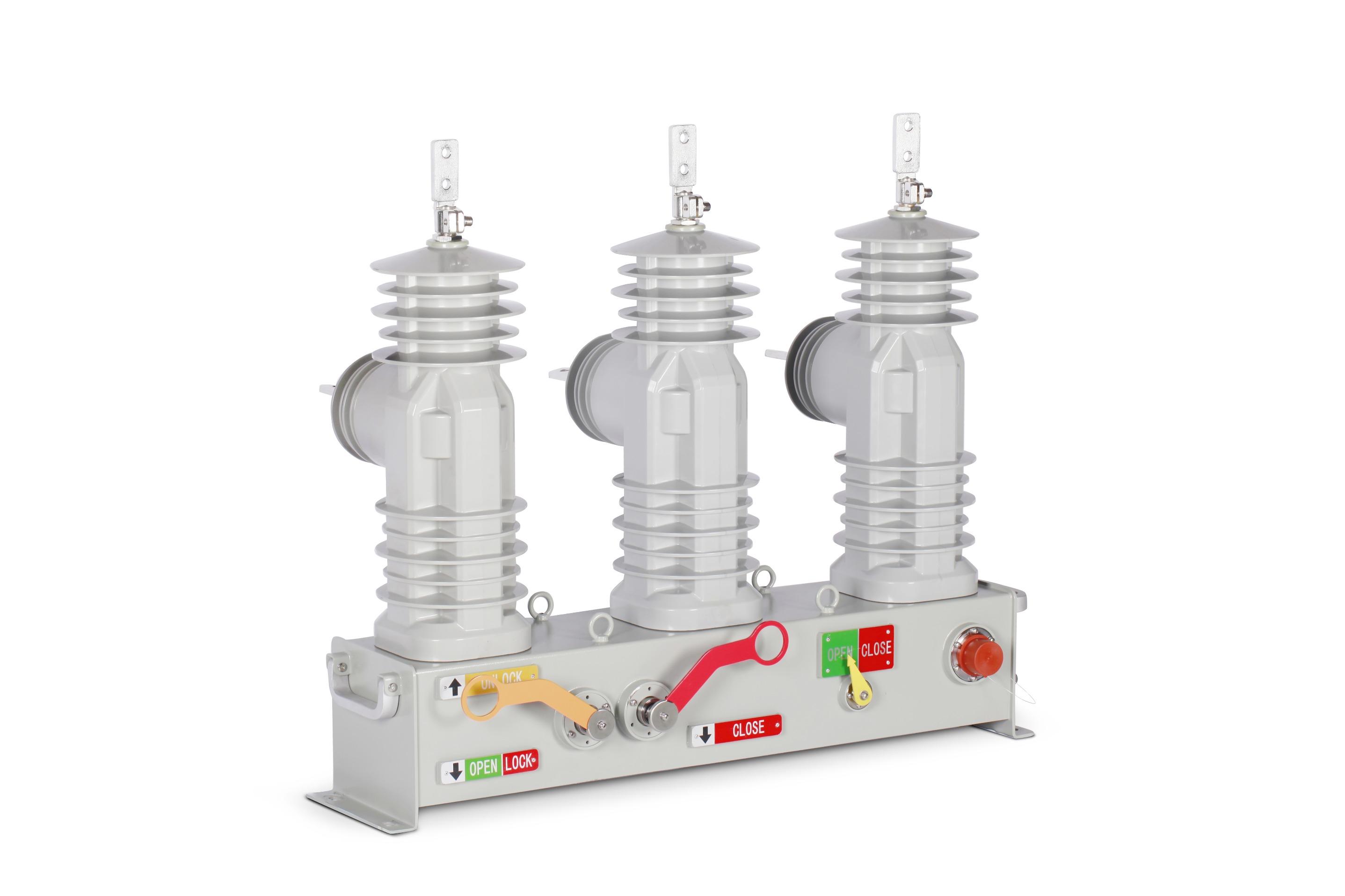

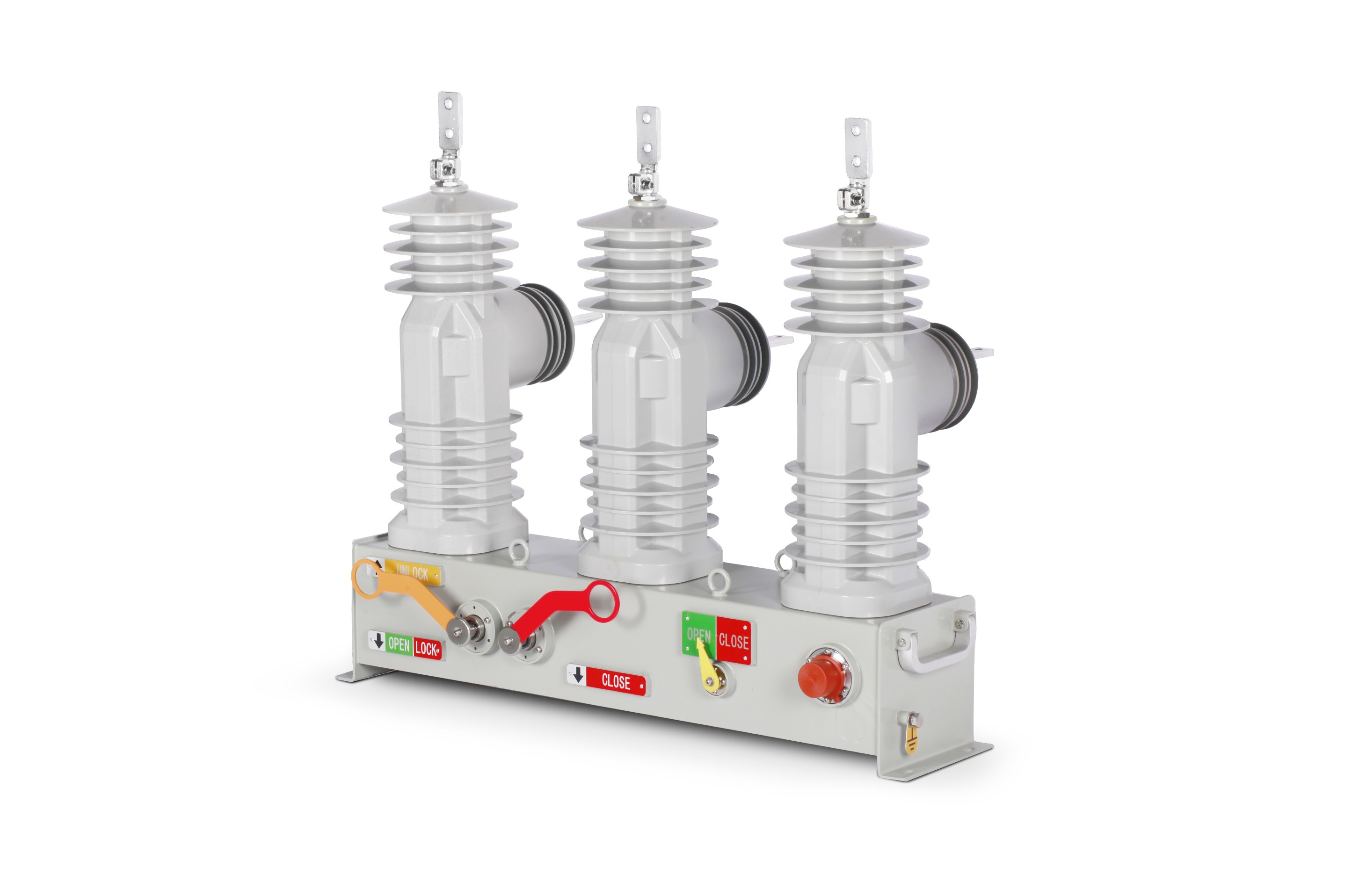

24kV柱上負荷開關
ZWF-24/630-16
24kV柱上負荷開關采用真空滅弧固體絕緣，三相極柱式結構，產品設計和測試符合IEC62271-103，主要適用于24kV配電系統戶外架空線路，可以傳輸、切斷負荷電流，但不能切斷短路故障電流?？捎糜诟綦x故障，最大限度地減少停電區域，提高系統供電可靠性。
24kV柱上負荷開關
ZWF-24/630-16
24kV柱上負荷開關采用真空滅弧固體絕緣，三相極柱式結構，產品設計和測試符合IEC62271-103，主要適用于24kV配電系統戶外架空線路，可以傳輸、切斷負荷電流，但不能切斷短路故障電流?？捎糜诟綦x故障，最大限度地減少停電區域，提高系統供電可靠性。
產品簡介：
24kV柱上負荷開關為真空滅弧、支柱式結構，絕緣極柱采用固體絕緣技術，將真空滅弧室、軟連接、電壓/電流傳感器等主回路器件一體澆注于極柱內部。開關配置6個電壓傳感器，采集進線側和出線側電壓，配置三個電流傳感器，采集三相電流信號。
開關的三相分別采用獨立的永磁機構驅動，減少了分散性，響應更及時，開關配置了電氣閉鎖、手動分閘和合閘功能，當分閘手柄置于分閘位置時，閉鎖電氣和手動合閘。在開關的底部安裝有機械式計數器，用于計數開關的動作次數。
注：產品參數及相關示意圖片均僅供參考，具體以交付產品為準。
型號注解：
