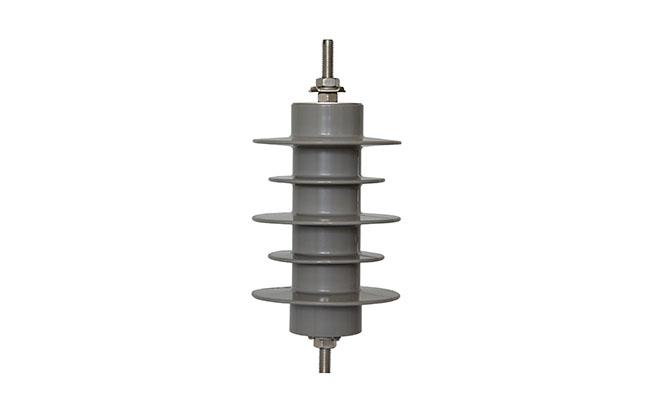

產品簡介:
17kV配電/電站用避雷器與被保護電器并聯,可以限制電氣設備上雷電過電壓、操作過電壓等,從而使被保護的高壓電器免遭過電壓的損壞。
避雷器為復合外套金屬氧化物避雷器,其有通流容量大、保護裕度大、耐污穢能力強、體積小、重量輕、安裝方便等優點。
注:產品參數及相關示意圖片均僅供參考,具體以交付產品為準。

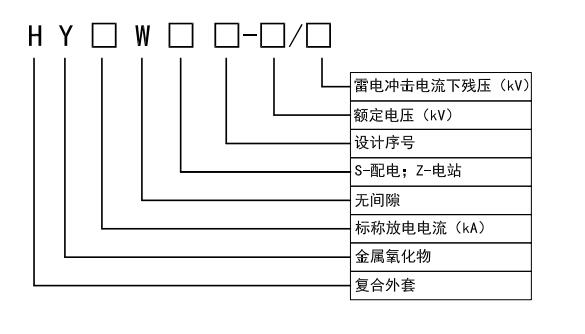

型號注解:

技術參數:
| 序號 | 名稱 | 單位 | HY5WS-17/50 | HY10WZ-17/45 |
| 1 | 標稱電壓 | kV | 10 | 10 |
| 2 | 額定電壓 | kV | 17 | 17 |
| 3 | 持續運行電壓 | kV | 13.6 | 13.6 |
| 4 | 持續電流 | kA | Ix≤600μArms Ir≤200μAp | Ix≤600μArms Ir≤200μAp |
| 5 | 標稱放電電流 | kA | 5 | 10 |
| 6 | 直流參考電壓(1mA) | kV | 25 | 24 |
| 7 | 殘壓≤ | 陡波沖擊電流下殘壓 | ≤kVp | 57.5 | 51.8 |
| 雷電沖擊電流下殘壓 | ≤kVp | 50 | 45 |
| 操作沖擊電流下殘壓 | ≤kVp | 42.5* | 38.3** |
| 8 | 2ms方波沖擊電流 | A | 150 | 400 |
| 9 | 4/10大電流沖擊耐受電流 | kAp | 65 | 100 |
| 10 | 外套絕緣耐受強度 | 雷電沖擊耐受電壓 | kV | 75 | 75 |
|
| 短時交流耐受電壓 | 干試 | kV | 42 | 42 |
| 濕試 | kV | 30 | 30 |
| 11 | 局部放電 ≤ | pC | 10 | 10 |
| 12 | 爬電距離 | mm | 433 | 415 |
| 13 | 避雷器尺寸 | 絕緣子高度 | mm | 180 | 180 |
| 傘徑D/d | mm | Φ106/Φ88 | Φ120/Φ94 |
| 傘數 | 個 | 5 | 5 |
| 14 | 電阻片直徑 | mm | Φ32 | Φ44 |
| *為100A下的操作殘壓 **為250A下的操作殘壓 |

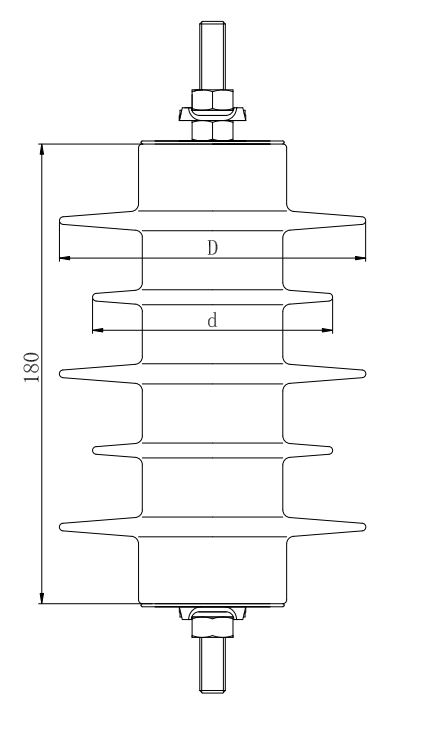

外觀尺寸:
