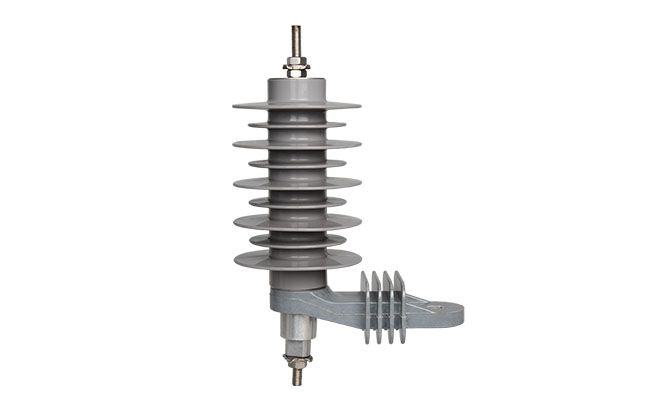

產品簡介：
IEEE 過壓負載避雷器與被保護電器并聯，可以限制電氣設備上雷電過電壓、操作過電壓等，從而使被保護的高壓電器免遭過電壓的損壞。
避雷器為復合外套金屬氧化物避雷器，其有通流容量大、保護裕度大、耐污穢能力強、體積小、重量輕、安裝方便等優點。
注：產品參數及相關示意圖片均僅供參考，具體以交付產品為準。

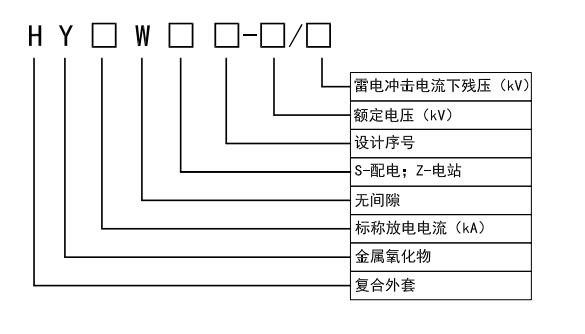

型號注解：
技術參數：
| 序號 | 項目 | 單位 | 9kV | 12kV | 15kV | 18kV | 21kV | 24kV | 27kV | 30kV | 36kV |
| 1 | 額定電壓 | kV | 9 | 12 | 15 | 18 | 21 | 24 | 27 | 30 | 36 |
| 2 | 持續運行電壓 | kV | 7.65 | 10.2 | 12.7 | 15.3 | 17 | 19.5 | 22 | 24.4 | 29 |
| 3 | 標稱放電電流 | kA | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 4 | 直流參考電壓（1mA） | kV | 13-14.1 | 17.2-18.9 | 21.5-23 | 24.5-27.5 | 28.7-31 | 33-36 | 37.2-40.5 | 43-46 | 51.6-55 |
| 5 |
殘壓≤
| 陡波沖擊電流下殘壓 | 10kA | kVp | 29.3 | 39.1 | 48.9 | 56 | 66 | 76 | 85 | 95.7 | 114 |
| 雷電沖擊電流下殘壓 | 10kA | 25.5 | 34 | 42.5 | 52 | 58 | 67 | 74 | 85 | 102 |
| 操作沖擊電流下殘壓 | 500A | 21.4 | 29 | 36.9 | 43.5 | 49 | 51.7 | 58 | 64.5 | 76.9 |
| 6 | 2ms方波沖擊電流 | A | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| 7 | 4/10大電流沖擊耐受電流 | kA | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 8 | 外套絕緣耐受強度 | 雷電沖擊耐受電壓 | kV | 47 | 63 | 78 | 94 | 110 | 125 | 141 | 156 | 188 |
| 短時交流濕耐受電壓 | kV | 24 | 32 | 39 | 47 | 55 | 63 | 71 | 78 | 94 |
| 9 | 局部放電≤ | pC | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 10 | 爬電距離 | mm | 371 | 476 | 628 | 628 | 742 | 905 | 1019 | 1120 | 1265 |
| 11 | 避雷器尺寸 | 絕緣子高度L | mm | 124 | 135 | 194 | 194 | 214 | 284 | 304 | 316 | 377 |
| 傘徑D/d | mm | Φ124/Φ94 | Φ124/Φ94 | Φ124/Φ94 | Φ124/Φ94 | Φ124/Φ94 | Φ124/Φ94 | Φ124/Φ94 | Φ124/Φ94 | Φ124/Φ94 |
| 傘數 | 個 | 5 | 7 | 9 | 9 | 11 | 13 | 15 | 17 | 19 |
| 12 | 電阻片直徑 | mm | Φ44 | Φ44 | Φ44 | Φ44 | Φ44 | Φ44 | Φ44 | Φ44 | Φ44 |

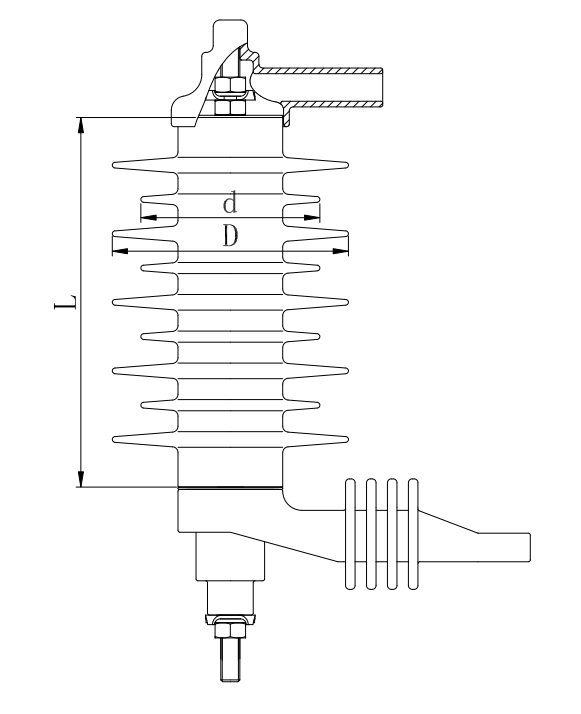

外觀尺寸：
