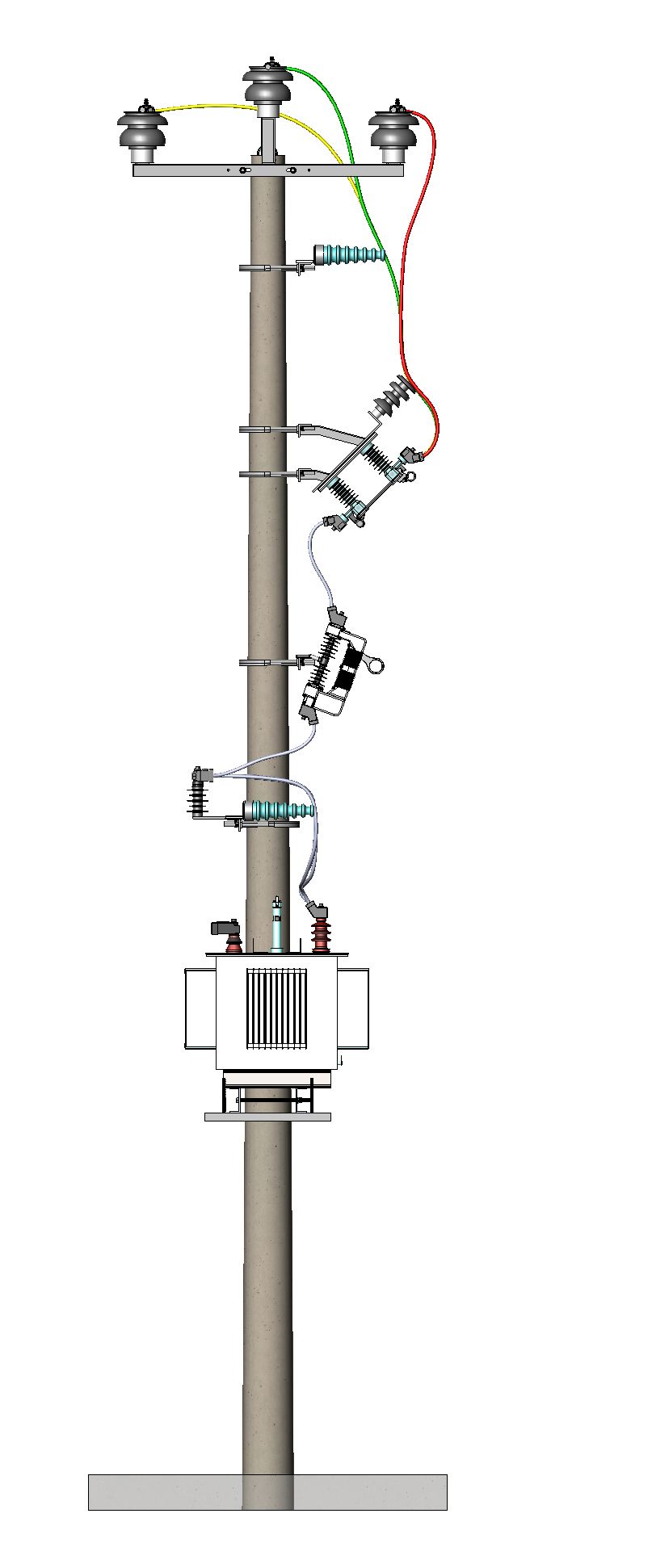

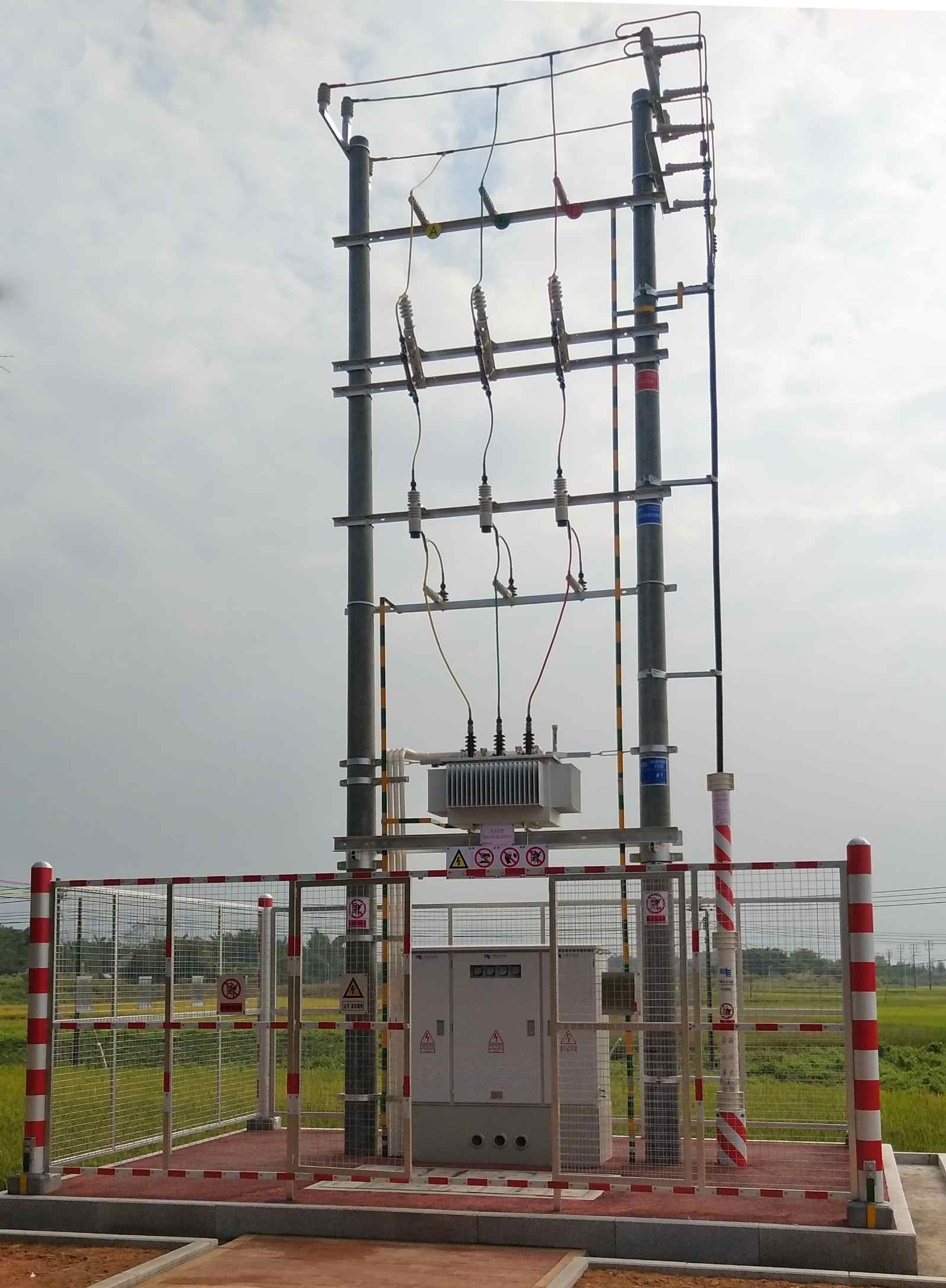

產品簡介：
10kV全封閉改造臺架是針對現有普通臺架，將其配套設備更換成全封閉隔離開關、全防護型熔斷器、全封閉避雷器及預絕緣設備線夾而達到絕緣化改造的目的。通過最簡單可靠的方法，快速進行改造，減少停電時間、保證設備絕緣強度。
10kV全封閉改造臺架按照總體設計標準化、功能模塊獨立化、設備互換靈活化的思路，綜合考慮一體化變壓器臺成套設備的可靠性、建設成本、運維習慣以及各部件的標準化與互換性，滿足建設國際高等配網線路的發展趨勢，對提高配網質量、提高工作效率等具有重要意義。
注：產品參數及相關示意圖片均僅供參考，具體以交付產品為準。
技術參數：

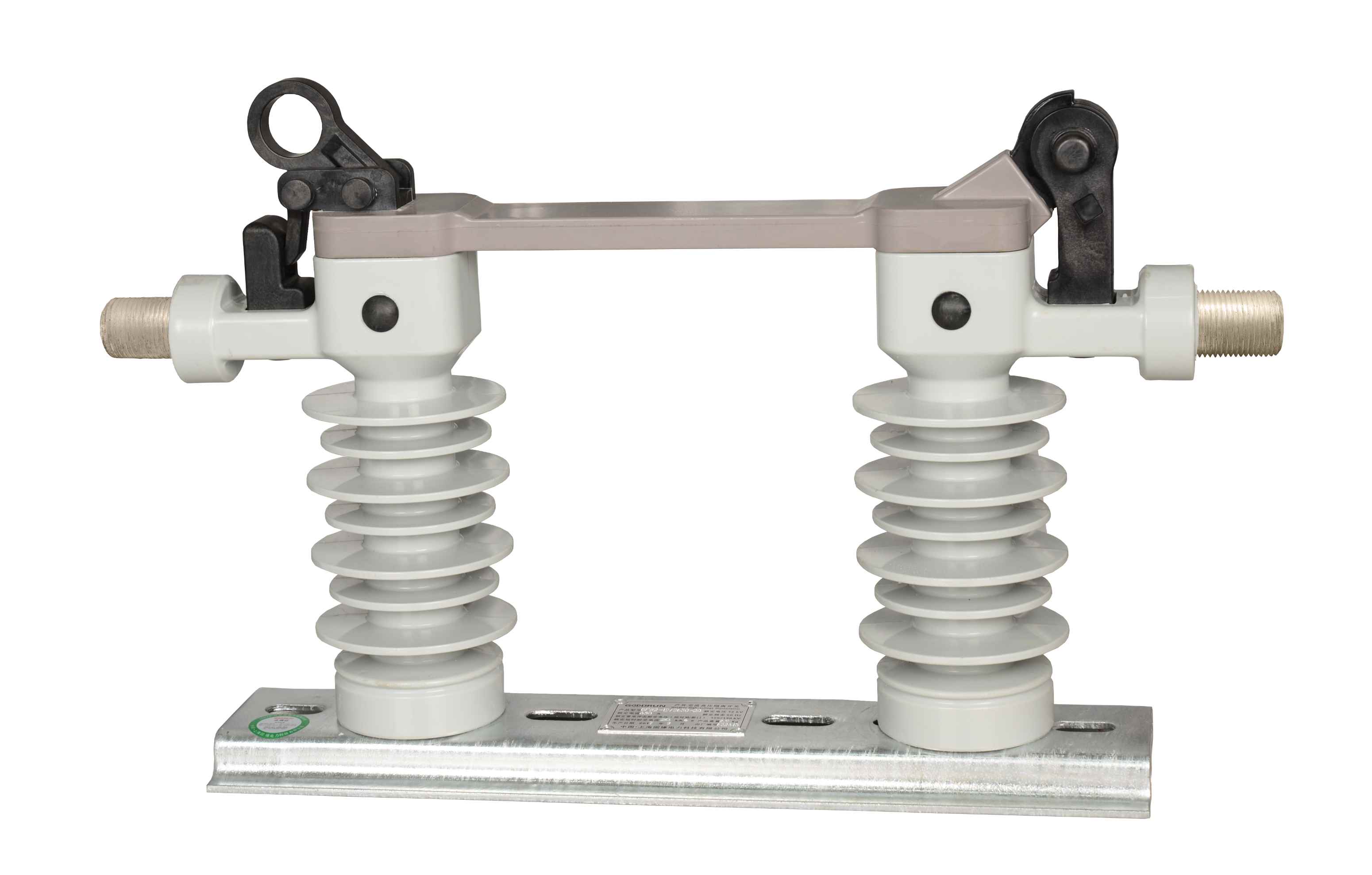

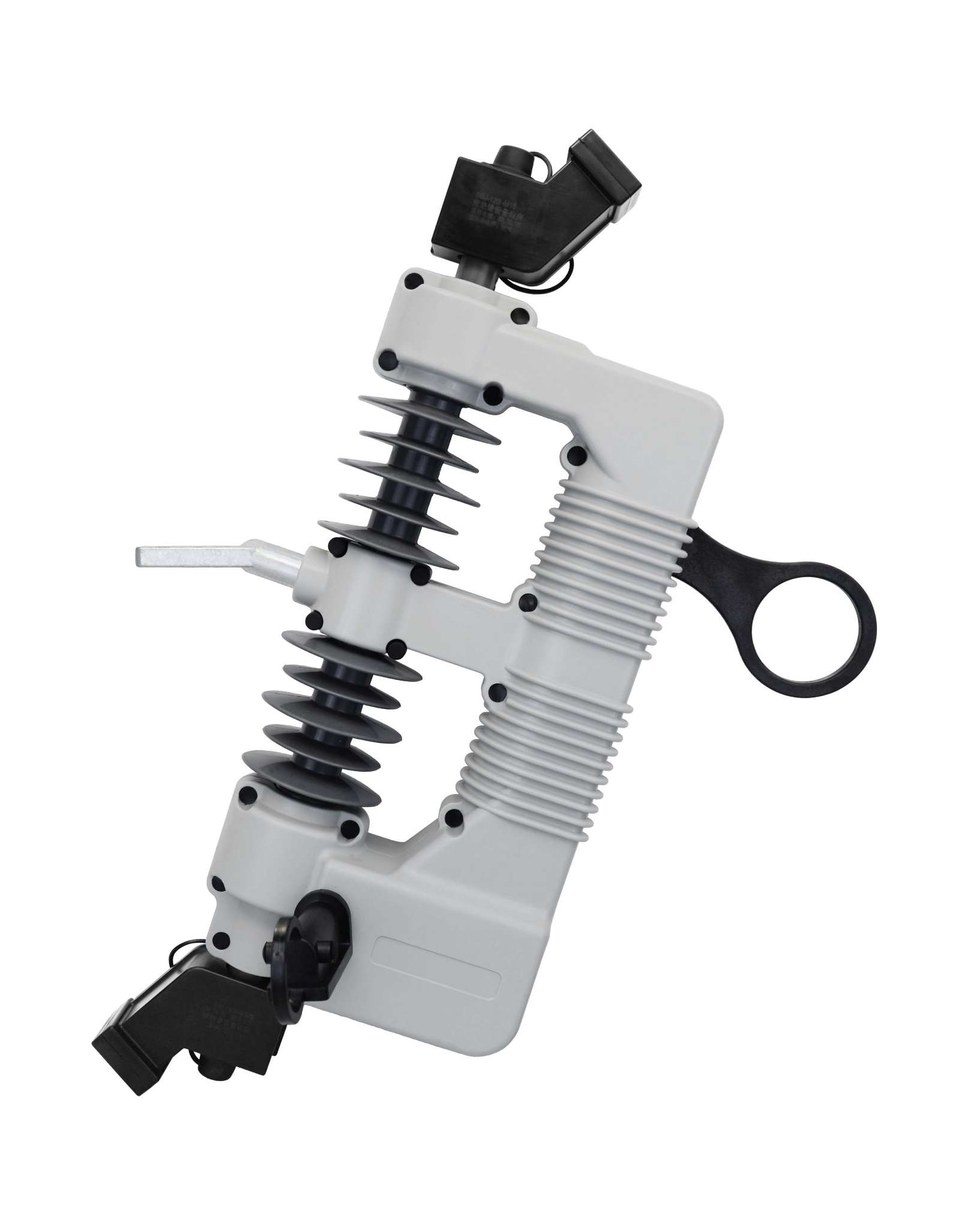

| 隔離開關技術參數 |
| 產品型號 | 額定電壓（kV） | 額定電流（A） | 1min工頻耐受電壓 | 雷電沖擊耐受電壓 | 額定短時耐受電流（kV/S） | 額定峰值耐受電流（kV） |
| 相間相對地（kV） | 隔離斷口（kV） | 相間相對地（kV） | 隔離斷口（kV） |
| GFW1-12/S630-20 | 12 | 630 | 50 | 55 | 125 | 130 | 20/4 | 50 |
| 熔斷器技術參數 |
| 產品型號 | 額定電壓（kV） | 額定電流（A） | 1min工頻耐受電壓 | 雷電沖擊耐受電壓 | 額定開斷電流
（kA） | 絕緣子材質 |
| 相間相對地（kV） | 斷口（kV） | 相間相對地（kV） | 斷口（kV） |
| GHRW12-100/12.5 | 12 | 100 | 50 | 58 | 125 | 130 | 12.5 | 硅橡膠 |

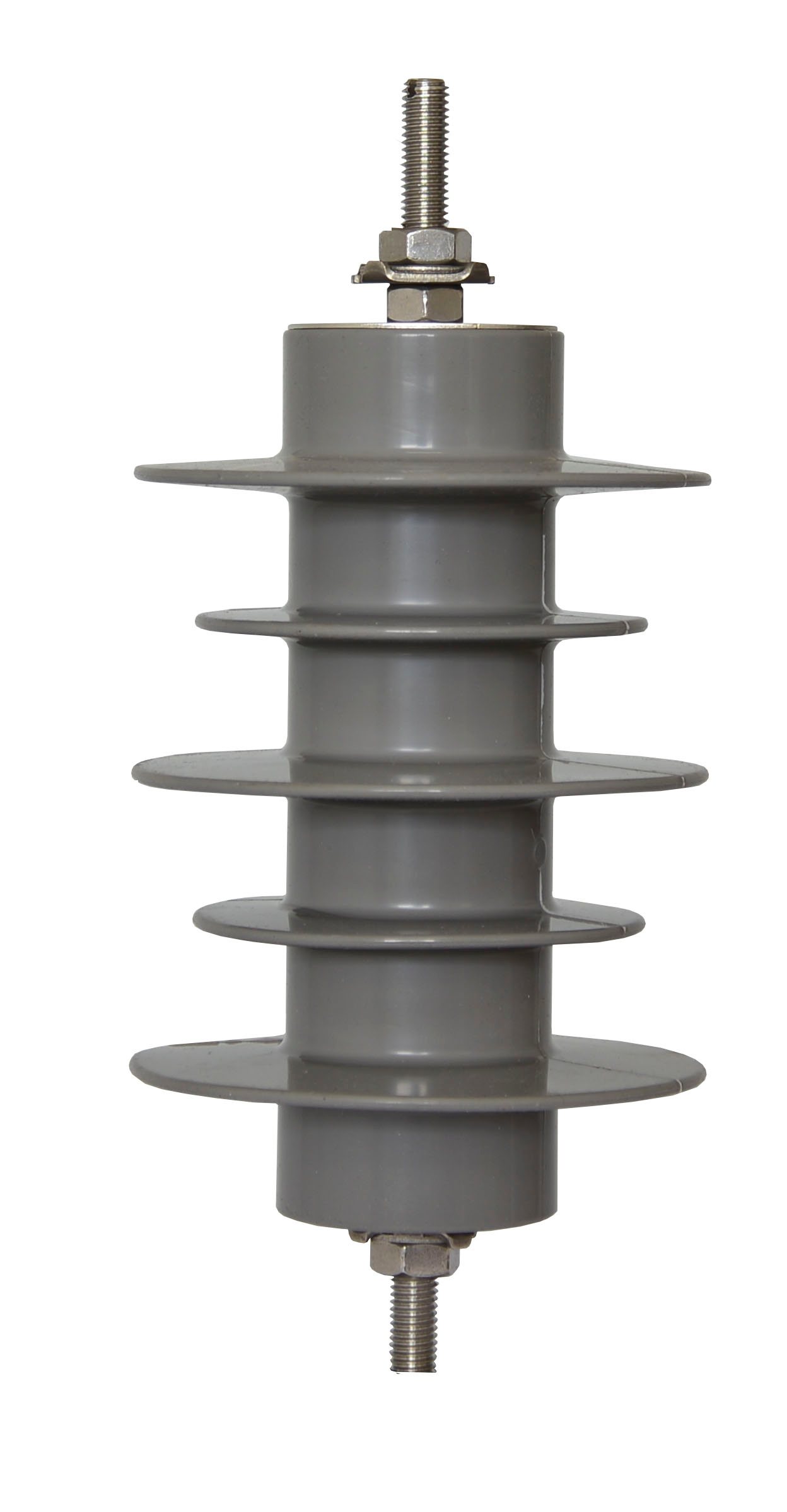

| 避雷器技術參數 |
| 型號 | 避雷器額定電壓
（kV） | 持續運行電壓
（kV） | 直流1mA參考電壓
（kV） | 標稱電流
（kA） | 殘壓≯（kV） | 4/10大電流沖擊
（kA） | 2mS方波沖擊電流容量
（A） |
| 1/10陡波沖擊電流 | 8/20雷電沖擊電流 | 30/60操作沖擊電流 |
| HY10WZ-17/45 | 17 | 13.6 | 24 | 10 | 51.8 | 45 | 38.3 | 100 | 400 |

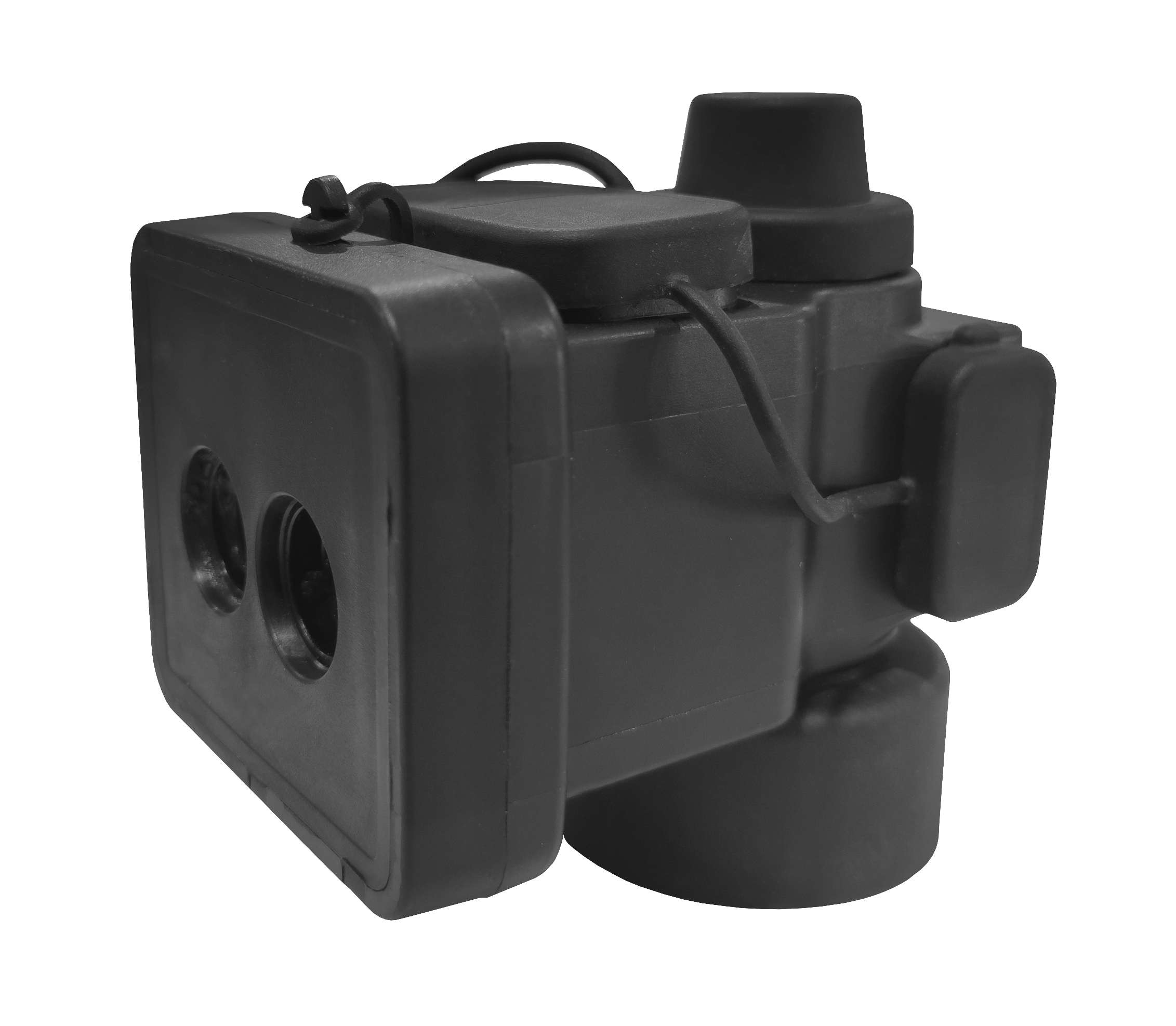

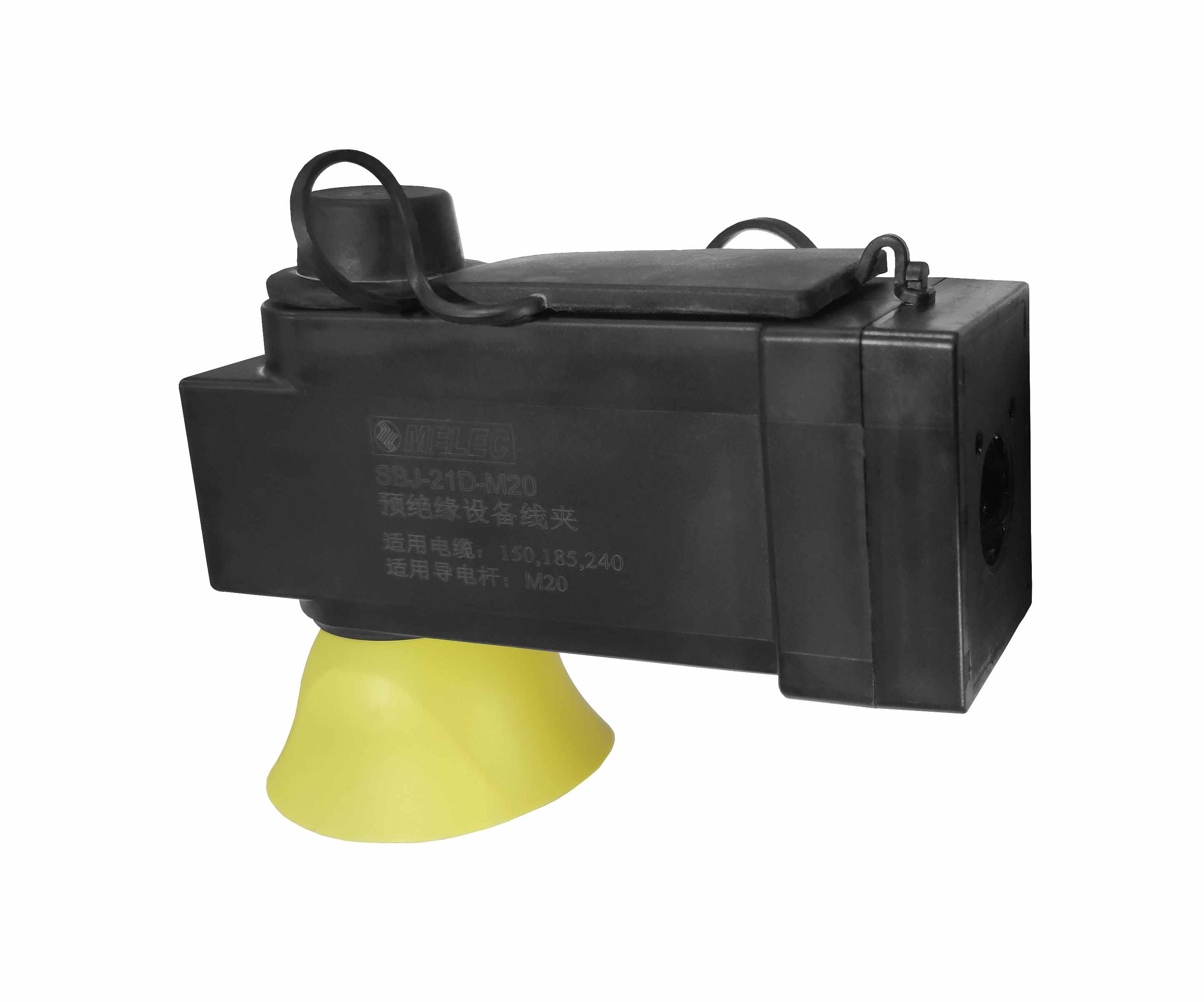

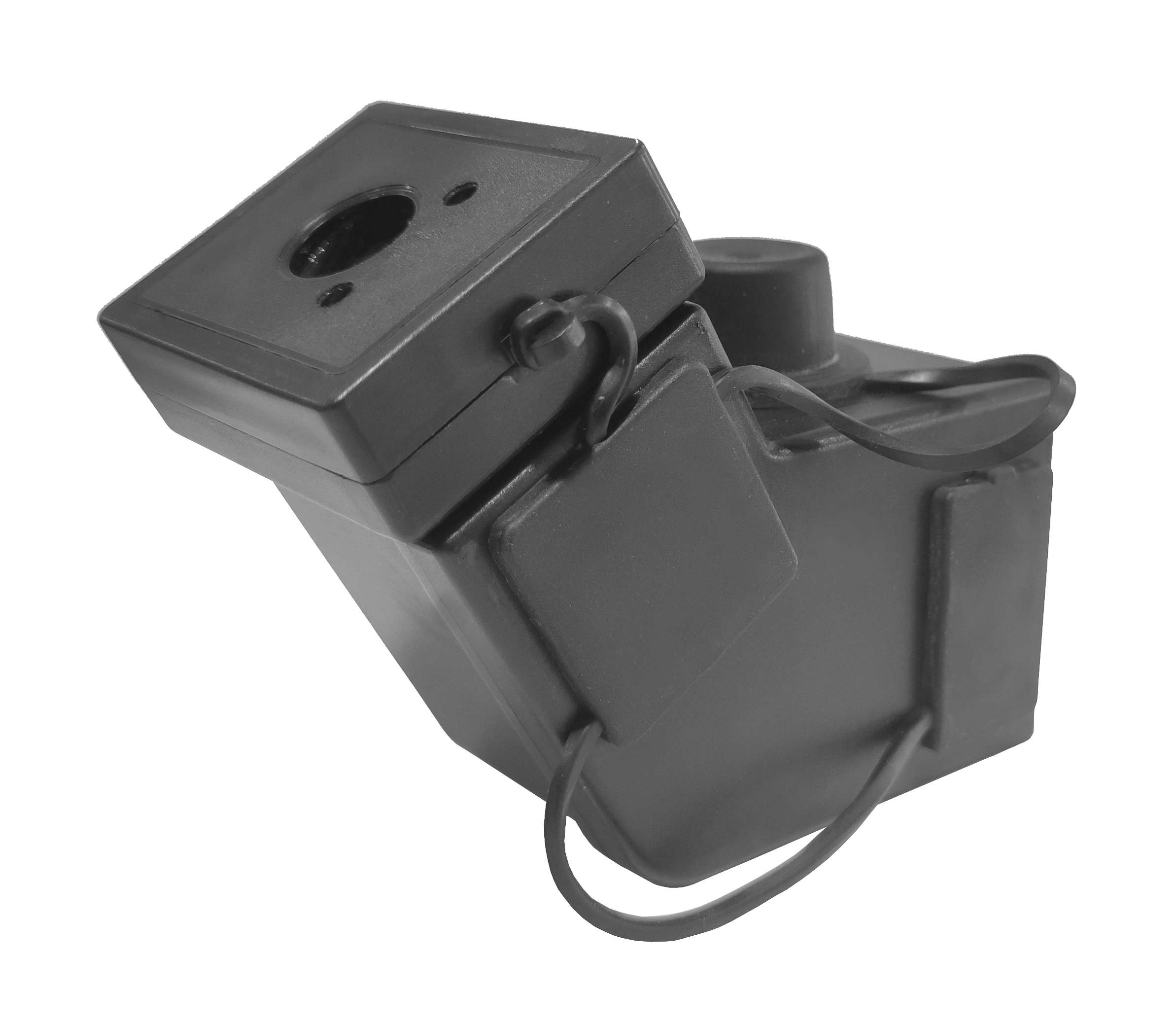

| 預制絕緣設備線夾 |
| 安裝位置 | 產品型號 | 導體截面
(mm2) | 適用電壓
(kV) | 剝線長度
(mm) | 抱桿
(mm) | 螺栓頭規格
AF（mm) |
避雷器
高壓側 | SBJ-12D/2P-1HT-M10 | 35-95 | 10 | 35 | M10 | 17 |
| 隔離開關進出線側 | SBJ-12B-3HT-M20×1.5 | 50-95 | 10 | 35 | M20×1.5 | 17 |
| 熔斷器進出線側 | SBJ-12B-2HT-M16×2 | 50-95 | 10 | 35 | M16 | 17 |
變壓器

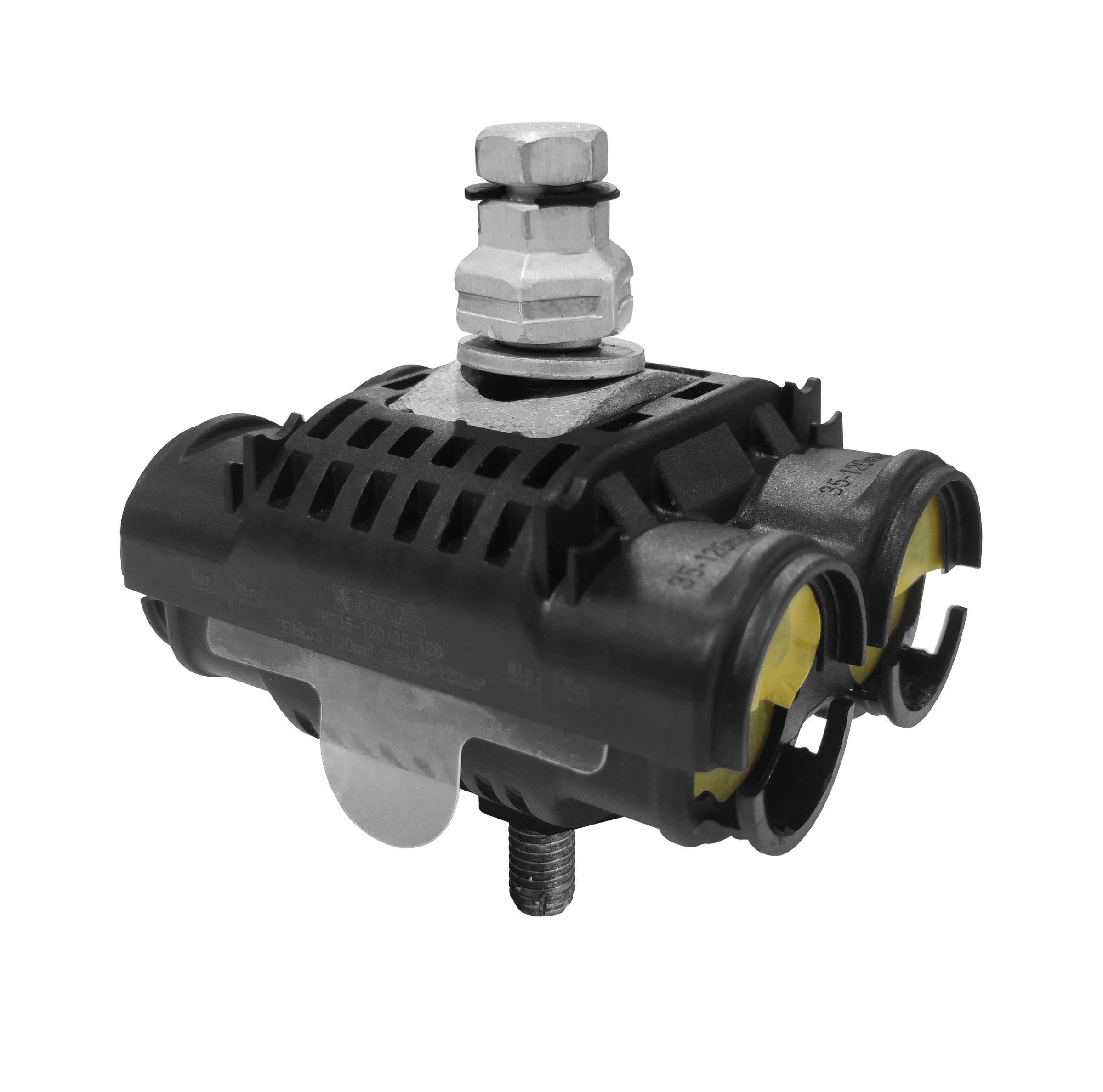

高壓側 | SBJ-12B-M12 | 50-95 | 10 | 35 | M12 | 17 |
| 預制絕緣并溝線夾技術參數表 |
| 安裝位置 | 產品型號 | 主線-銅或鋁
mm2 | 分線-鋁
mm2 | 分線-銅
mm2 | 螺栓個數 |
| 架空線引下線連接 | JBG35-120/
35-120 | 35-120 | 35-120 | 35-70 | 1 |
JBG95-240/
35-120 | 95-240 | 35-120 | 35-120 | 1 |

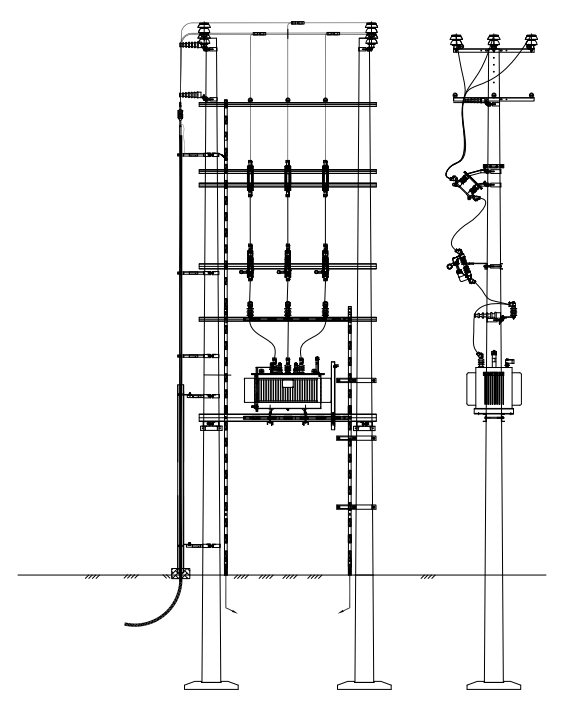

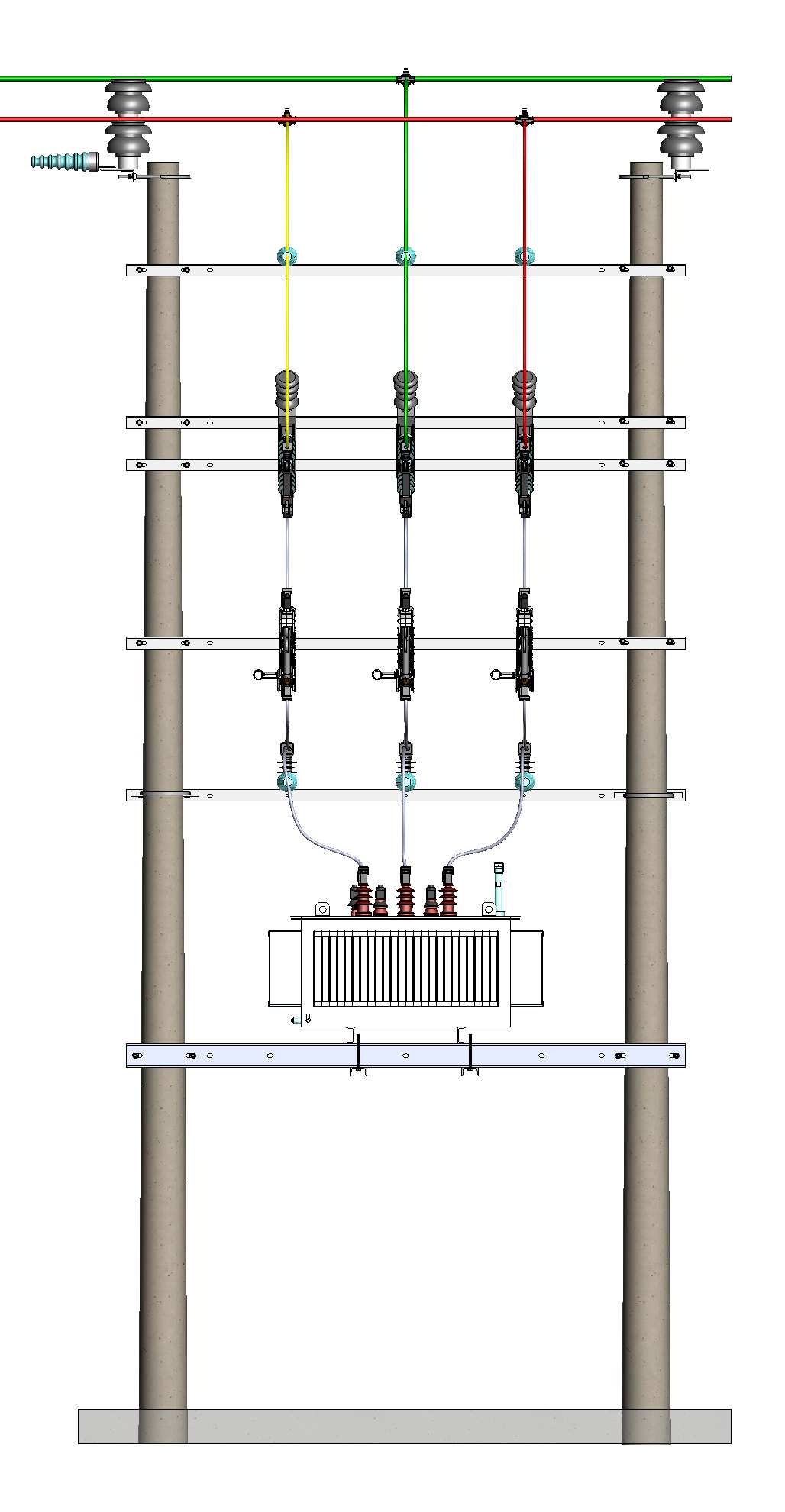

外觀尺寸：
